프레넬 렌즈 이야기
광파리
2023. 1. 31. 13:03
오늘은 프레넬 렌즈(Frenel lens)알아보겠습니다.
집광 또는 확대에 사용도히는 휴대용 경량 시트입니다.
프랑스의 물리학자 Augustin-Jean Fresnel 이 처음 발명하였습니다.

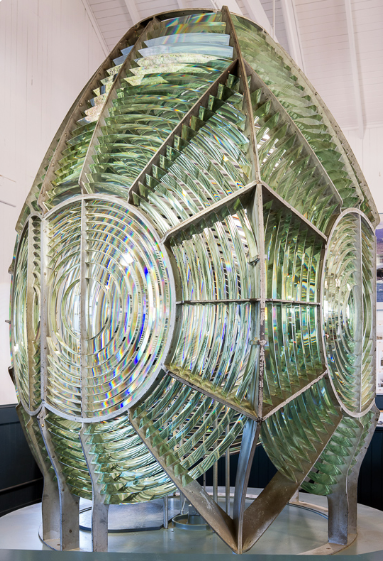

1822년에 등대렌즈를 제작하기위해 렌즈 디자인을 처음 사용하였습니다.
참조 educalingo.com
프레넬렌즈는 특수 광학 렌즈입니다.
아크릴 프레넬 렌즈 PMMA,PVC 같은 플라스틱으로도 만들 수 있습니다.
유리에비해 가볍고 낮은 비용으로 만들수있게되었습니다.
방송장비에서는 컴팩트라이트 와 어퓨쳐 시리즈중 어뎁터로 프레넬 옵션이있습니다.
광량을집중시킬수있는 옵션입니다.
F10-fresnel 어뎁터
현장에서 주로애용하는 장비입니다.
프레넬렌즈를사용하는 라이트는 수없이많습니다.
오픈페이스 (Open Face light)는 사용하지않습니다.
B&H.com ARRI 2000Plus
이전 포스팅에서 다루었던 M800또한 오픈페이스 형식입니다.
서서히다루어보기도하겠지만 오픈페이스 형식과 프레넬형식은 광질에서 차이가있습니다.
비교할수있는 포스팅또한 앞으로다룰예정입니다.
조명을 어떻게 어떤방식으로 하는것도중요하지만 어떤 광질을 택하는것또한 표현을 하고자하는
선택사항중 가장 중요한 선택이라생각되어서 포스팅을 합니다.
본론으로돌아와서 프레넬렌즈 라이트는 흔히라이트 하면 떠오르는 장비가바로 프레넬라이트입니다.
B&H.com ARRI T5
라이트 전면부에 보이는 프레넬렌즈입니다.

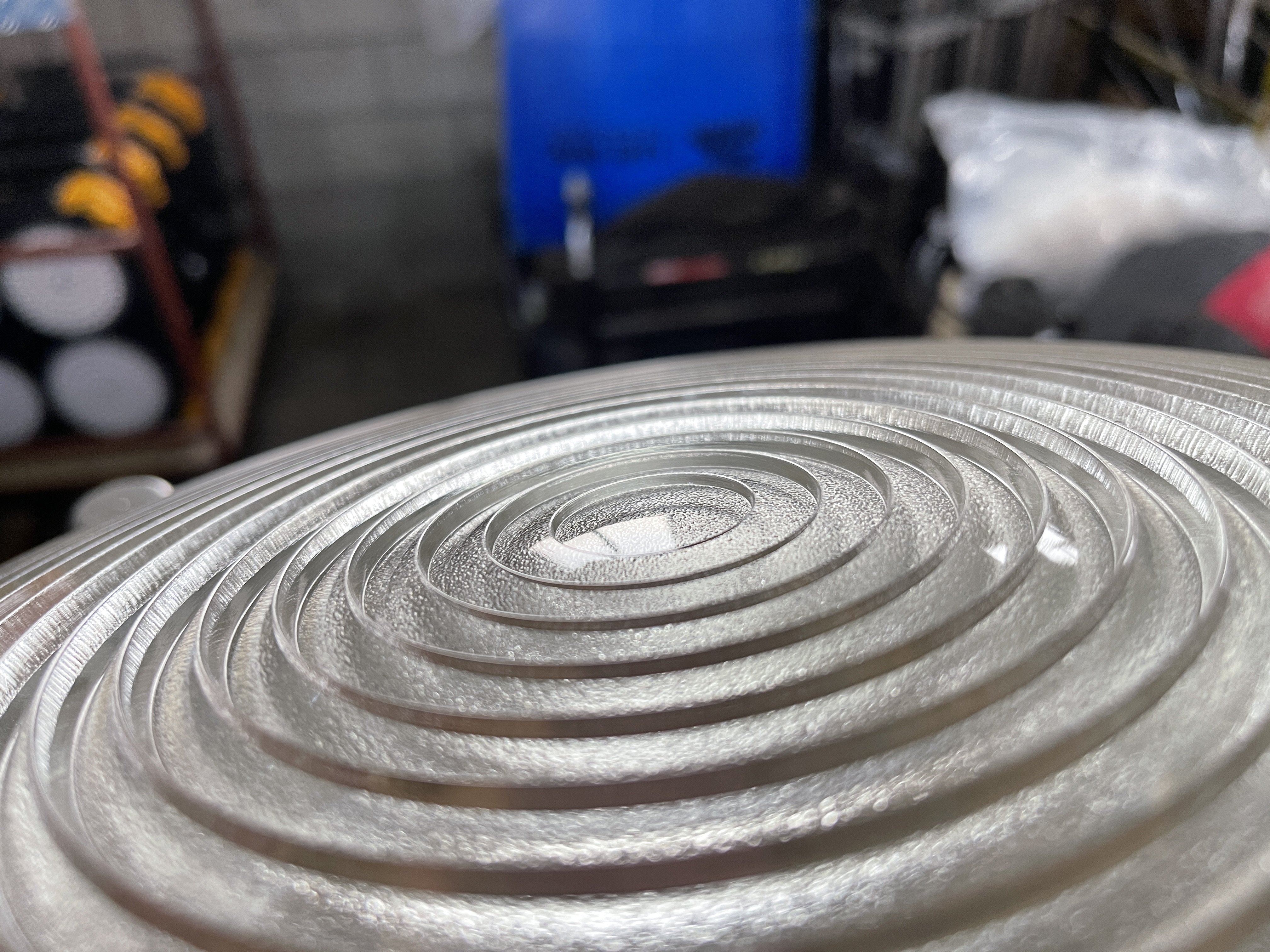

프레넬렌즈를 따로떼어서보면
프레넬렌즈
보시는것은 ARRI T2의 프레넬렌즈입니다.
안쪽로직각이고 렌즈의바깥쪽이 경사면인것을 확인하실수있으며
렌즈의중심부는 무늬가없는것을 확인하실수있습니다.
광원의 중심부입니다.
프레넬 렌즈의시준모습
라이트소스의 부분이 바로 조명기기의 내부에있는 램프라고보시면 이해가되실겁니다.
광원이 렌즈 앞으로갈수록 조명의 폭은 넓어지고 뒤로갈수록 조명의폭은 좁아지면서 모이게됩니다.
이효과를 스폿과 (Spot)플로드(Flod)라고합니다.
광폭이넓어지면 플로드 스폿은 광원의 집중을 원할때사용됩니다.
요즘 현장에서 오픈페이스형식의라이트와 LED라이트가사용되면서 프리즈넬라이트 빈도수가줄어드는것을 저도
느끼고있는요즘에 프레넬렌즈라이트가줄수있는 특징을 살려 조명을 사용하기도합니다.
프레넬렌즈 에대해 알아보았습니다.
더 궁금하신것이있으시다면 댓글로 물어봐주시면 감사하겠습니다.
